Configuración del dispositivo Shield

Cómo mover Shield entre impresoras se describe en la sección Cómo mover dispositivos Shield entre impresoras.

Software compatible

El siguiente software de Stratasys es compatible con Shield:

• GrabCAD Print de escritorio (tanto Standard como Pro)
• GrabCAD Print Server
• GrabCAD Control (a través de GrabCAD Print Server)
• Control Center
• API de conectividad de impresora GrabCAD

Administración de dispositivos Shield

Los dispositivos Shield se administran a través de GrabCAD Print Desktop cuando se posee una licencia válida de GrabCAD Streamline Pro.

Se pueden administrar varios dispositivos Shield al mismo tiempo o desde diferentes instalaciones de escritorio de GrabCAD Print.

Todas las actualizaciones de un dispositivo Shield se integran en una nueva versión de escritorio de GrabCAD Print, incluidos el firmware y el software de protección.

Un Shield nunca se conectará a Internet para buscar actualizaciones.

La aplicación GrabCAD Print para escritorio determinará si un dispositivo Shield requiere una actualización y la realizará automáticamente en dicho dispositivo sin que el usuario tenga que intervenir al respecto.

Lista de componentes clave

1. Dispositivo Shield X 1


2. Almohadillas de velcro X 2 (1 almohadilla ya colocada en el dispositivo Shield)

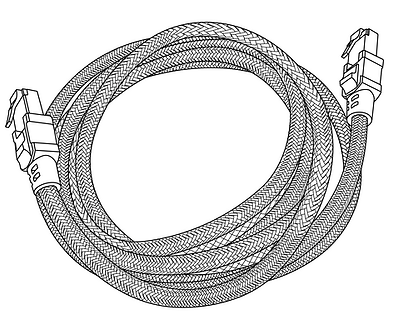

3. Cable Ethernet (para conectar la impresora al dispositivo Shield) x1

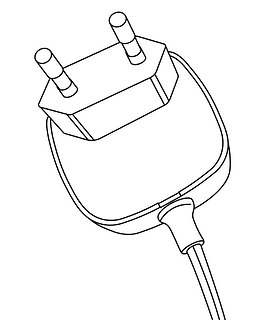

4. Adaptador de corriente de la UE, 5 V/2 A con conector USB tipo C x1


5. Adaptador de corriente de EE. UU., 5 V/2 A con conector USB tipo C x1

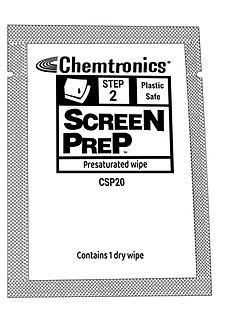

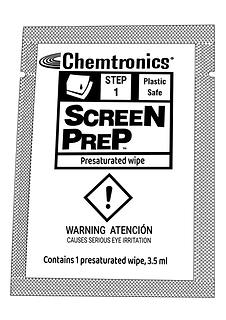

6. Paño presaturado (húmedo) para preparar el montaje x1


7. Paño seco para preparar el montaje x1

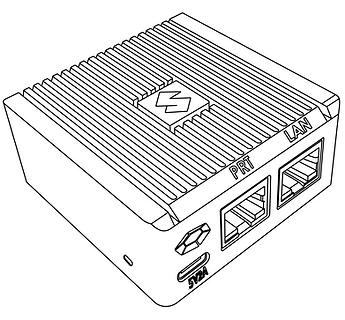

Vistas del dispositivo Shield

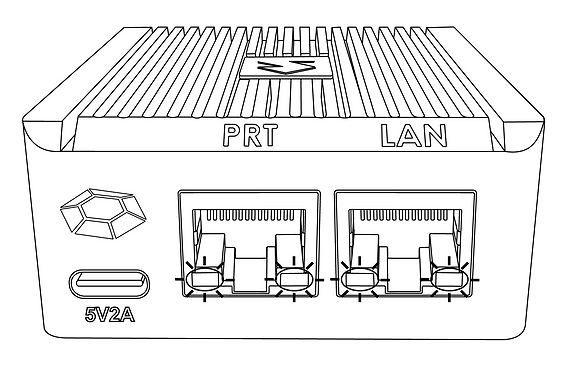

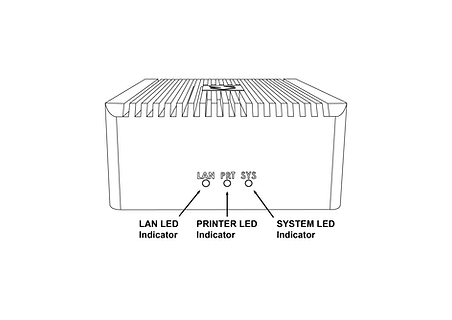

Vista frontal

Vista izquierda

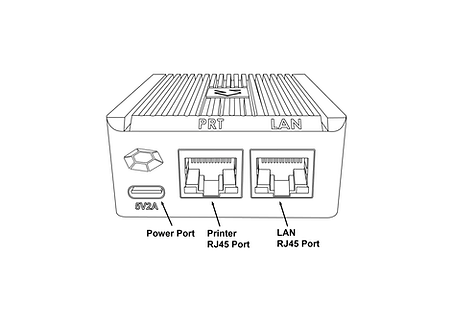

Vista posterior

Montaje del dispositivo Shield

Complete todos los pasos especificados en la sección Instalación del dispositivo Shield antes de montar el dispositivo Shield.

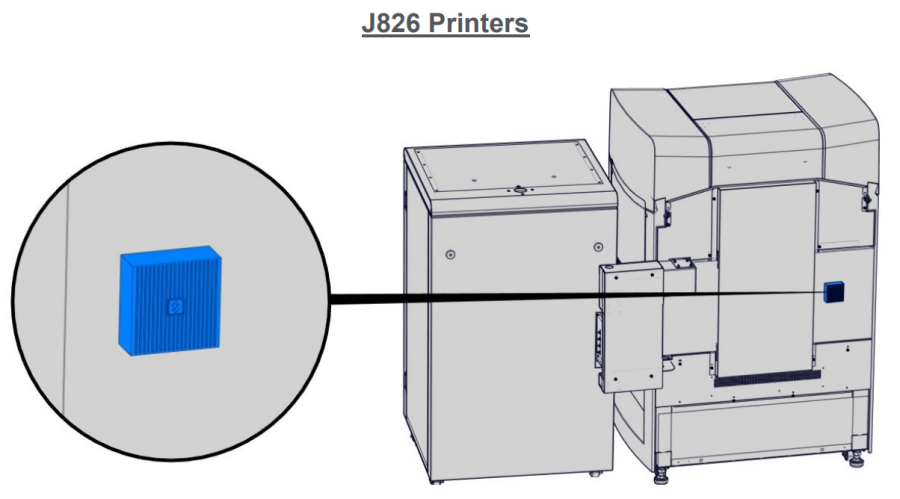

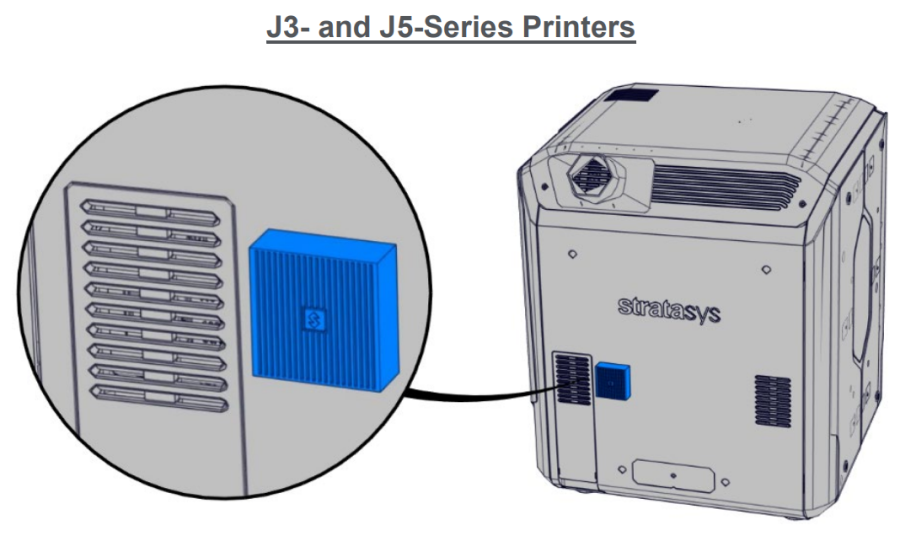

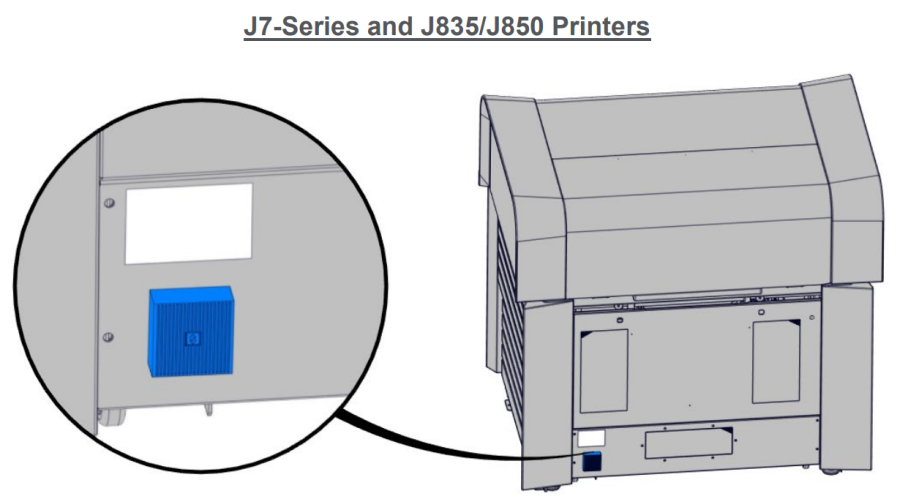

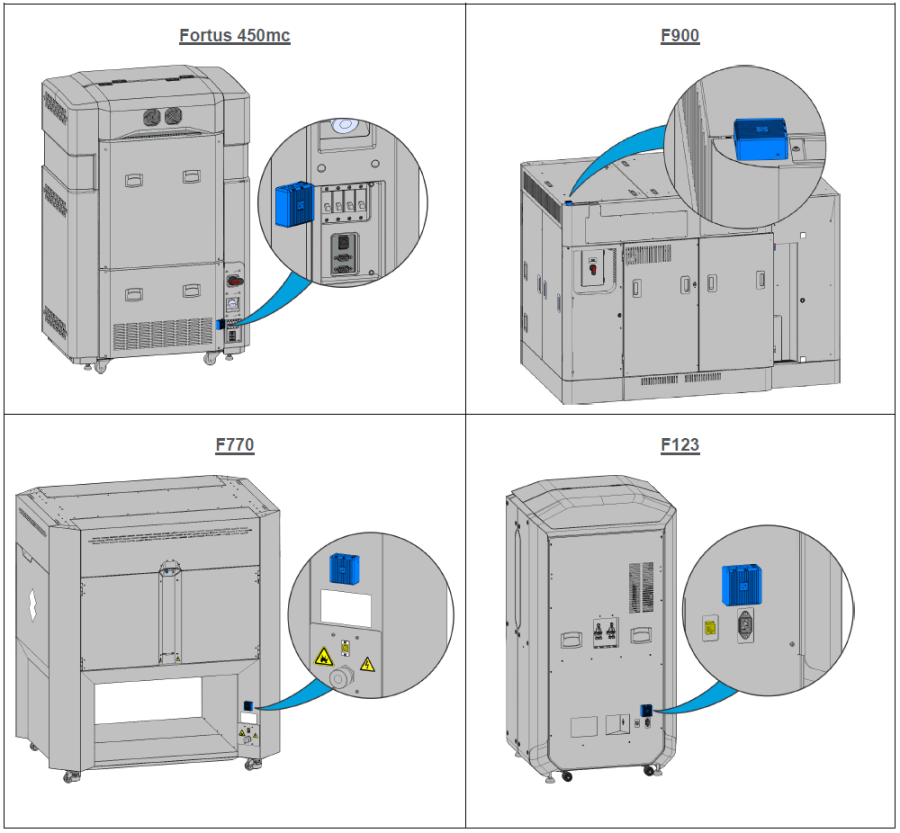

1. Seleccione una ubicación de montaje específica en la parte superior o en el costado de la impresora como se muestra en las imágenes a continuación. Si no puede encontrarlo, comuníquese con el servicio de atención al cliente.

2.





3. Con el paño presaturado (húmedo) suministrado, limpie la zona de montaje designada asegurándose de eliminar todo el polvo y demás residuos.
4. Utilizando la toallita seca suministrada (etiquetada como "PASO 2"), seque completamente el área de montaje designada.

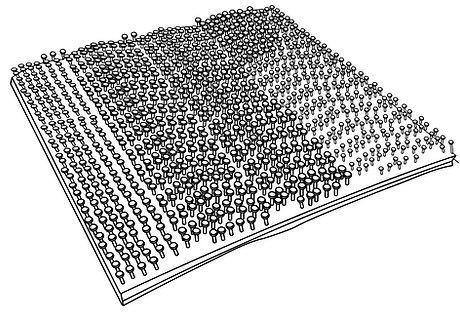

5. Retire la tira protectora transparente del velcro suministrado y adhiérala a la ubicación de montaje designada.
6. Aplicando una presión moderada, fije el protector en su lugar designado hasta que ambos pares de velcro queden unidos. Verifique que las almohadillas de velcro estén bien sujetas (todas las superficies).

Instalación del dispositivo Shield

Complete todos los pasos especificados en la sección "Instalación del dispositivo Shield" antes de montar el dispositivo Shield

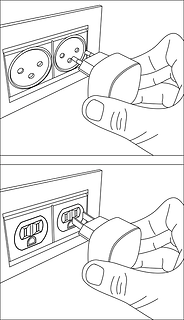

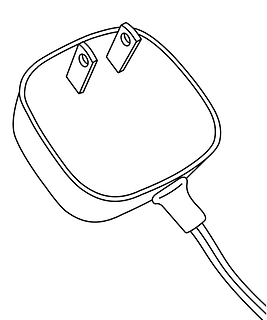

1. Seleccione el adaptador de corriente del dispositivo Shield de 5 V/2 A adecuado para su región (UE o EE. UU.) y conecte el adaptador de corriente del dispositivo Shield de 5 V/2 A suministrado a una toma de corriente estándar. Si su país no admite ninguno de los adaptadores, deberá comprar localmente un adaptador USB-C de 5 V y 2 A compatible. El dispositivo no se puede alimentar desde los puertos USB de las impresoras Stratasys que incluyen este tipo de puertos.

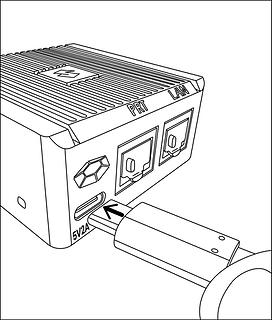

2. Conecte el conector tipo C (el otro extremo del adaptador de corriente) al puerto de alimentación etiquetado como 5V2A

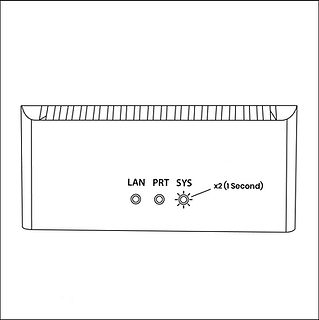

3. Espere a que el LED SYS trasero comience a parpadear dos veces por segundo. El dispositivo ha quedado está encendido e iniciado.

   NO retire el cable de alimentación mientras el sistema se está iniciando.

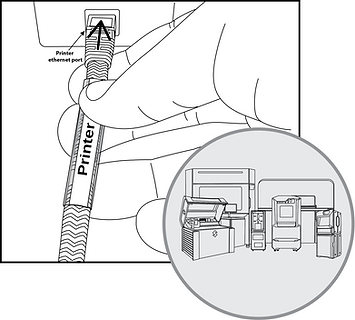

4. Conecte el cable Ethernet suministrado al puerto Ethernet de la impresora. (Si la impresora ya tiene un cable Ethernet enchufado, deberá desenchufarlo antes de este paso). En este punto, la impresora perderá temporalmente la conectividad en GrabCAD Apps.

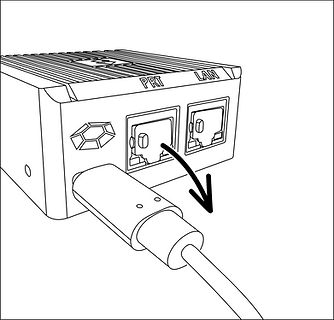

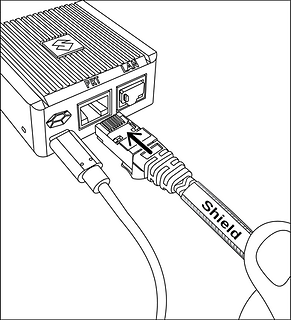

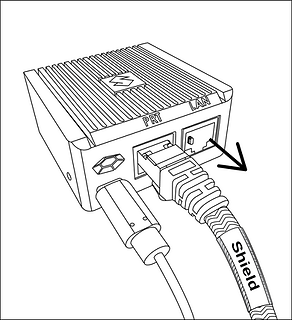

5. Retire la cubierta protectora antipolvo azul del puerto PRT del dispositivo Shield. Tome el otro extremo del cable Ethernet (ya enchufado al puerto Ethernet de la impresora) y conéctelo al puerto PRT del dispositivo Shield.

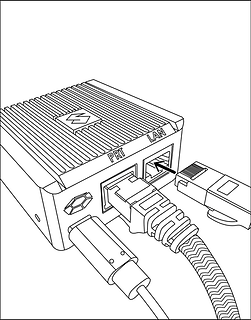

6. Retire la cubierta protectora antipolvo negra polvo del puerto LAN y conecte el cable de red existente (que estaba conectado a la impresora, desenchufado en el paso 4) al puerto LAN del dispositivo Shield.

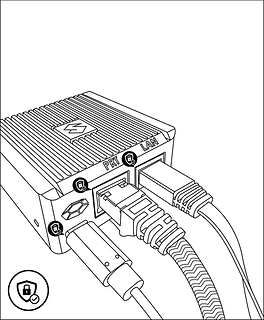

7. El dispositivo Shield ahora está conectado a su red y su impresora ahora está conectada al dispositivo Shield. Verifique que los tres enchufes estén asegurados en su lugar. Los cables sueltos o no asegurados pueden causar problemas de conectividad.


8. Asegúrese de que la impresora esté encendida y de que las luces del puerto Ethernet del dispositivo Shield estén activas.


9. En 3 minutos, su impresora debería ser detectable/podrá agregarse en GrabCAD Print.

   La dirección IP a utilizar es la de la impresora, el Shield es transparente y no tendrá una dirección IP propia.

   Ha finalizado la instalación del dispositivo Shield.

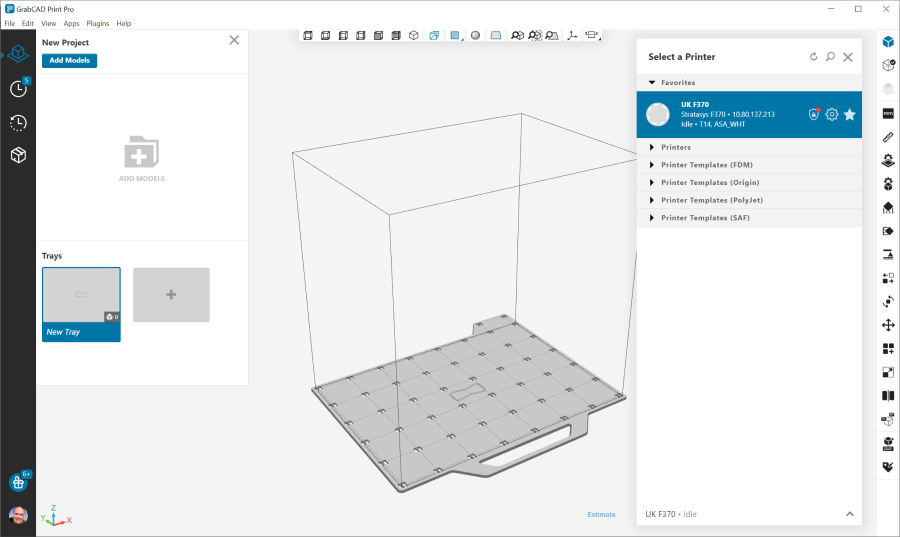

10. Cuando se detecta un dispositivo Shield para una impresora, GrabCAD Print muestra junto a ella un pequeño icono de Shield.


11. La configuración de la impresora mostrará la información de configuración del dispositivo Shield e indicará si su Firewall está operativo.

    El punto rojo del icono de Shield indica que el firewall ha detectado tráfico de red que no es necesario para el funcionamiento normal de la impresora y que se ha bloqueado para que no pueda entrar (entrante) o salir (saliente) de esta última.


Cambio de la dirección IP de la impresora

Cuando utilice una dirección IP dinámica, la impresora recibirá una dirección IP de un servidor DHCP. Esta IP se asigna por un tiempo limitado y expirará. Un valor típico es 24 horas.

Cuando sea preciso renovar el arrendamiento, la impresora podrá obtener la misma dirección IP (el administrador de red puede encargarse de ello) o una distinta.

Cuando se utiliza una dirección IP estática para una impresora, existen motivos por los que podría ser preciso cambiarla.

Escriba la nueva dirección IP en el software conectado a la impresora y Shield continuará funcionando.

Cuando la impresora se ha configurado para emitir su dirección IP, no es preciso realizar ninguna acción.

Cómo mover dispositivos Shield entre impresoras

Cuando un dispositivo Shield que viene de fábrica o en el que se han restablecido los valores de fábrica se conecta por primera vez a una impresora, GrabCAD Print Desktop determina la tecnología de impresión de esa impresora (FDM o PolyJet) y envía la configuración apropiada para esa tecnología al dispositivo Shield.

A partir de entonces, este dispositivo Shield se podrá conectar libremente a otras impresoras de la misma tecnología.

Si es necesario conectar este Shield a una impresora de una tecnología diferente, primero es preciso restablecer la configuración.

Solución de problemas del Shield

Cuando se conecta un dispositivo Shield a una impresora siguiendo las instrucciones de la sección Instalación de Shield, pero no aparece en GrabCAD Print, están disponibles las siguientes acciones.

• Para permitir que el servicio de atención al cliente de GrabCAD le ayude a diagnosticar el problema, envíe un mensaje a través de la herramienta de comentarios incorporada en el escritorio de GrabCAD Print en "Help > Enviar comentarios sobre el software". Asegúrese de que la opción para incluir archivos de registro esté marcada. Describe tu problema y haz clic en "Enviar".
• Anteriormente el Shield estaba conectado a una impresora con una tecnología diferente. Consulte la sección Cómo mover dispositivos Shields entre impresoras para obtener el procedimiento de resolución de problemas.
• El cable de red que entra al Shield o que va del Shield a la impresora está defectuoso. Reemplace los cables para solucionar el problema.
• Asigne una dirección IP estática a su impresora en lugar de una dirección dinámica a través de DHCP.
• Como último recurso restablezca los valores de fábrica.

Si los problemas persisten, inicie una conversación con el servicio de Atención al cliente de GrabCAD para que sustituyan el dispositivo Shield.

Cómo reiniciar el dispositivo Shield

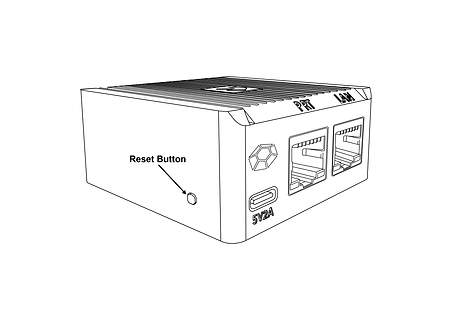

Un dispositivo Shield se puede reiniciar presionando el "Reset" que tiene en un lateral.

Cuando se pulsa el botón de reinicio, el LED de LAN (LED central de la parte delantera) comienza a parpadear en verde.

Están disponibles las operaciones siguientes:

• Restablecimiento de configuración: después de 5 segundos, el LED LAN dejará de parpadear y se encenderá fijo en verde, y el LED WAN (LED de la izquierda) comenzará a parpadear en verde: si se suelta el botón en este punto, se restablecerá la configuración. Ahora el dispositivo Shield se puede conectar a una impresora de cualquier tecnología compatible.
• Restablecimiento de fábrica: Después de 10 segundos de presionar el botón de reinicio, los LED de LAN y WAN estarán verdes continuamente: si se suelta el botón a partir de este punto, el sistema se restablecerá a la configuración de fábrica. Los LED de LAN y WAN permanecerán continuamente verdes hasta que concluya.


Adaptadores de CA/CC y otra información regulatoria

Modelo: MKA-0502000H (EE. UU.) o MKA-0502000HEUD (UE)

Entrada: 100-240 V~, 50/60 Hz, 0,4 A.

Hecho en China

Fabricante: Shenzhen Merryking Electronics Co., Ltd.

8F, Building A, Tianyang 2n Road, Oriental Community, Songgang Street, Bao’an District, Shenzhen City, 518105 Guangdong, R.P. China

El uso del producto está sujeto a la documentación con las instrucciones del fabricante que encontrará aquí.

Certificaciones

Vea las certificaciones de cumplimiento y seguridad de Shield aquí.

Comuníquese con print@grabcad.com para cualquier problema relacionado con la instalación o con security@grabcad.com para cualquier inquietud o pregunta relacionada con la seguridad.
